波峰焊噴霧系統故障是兩種現象，一種是波峰焊噴嘴左右不動；一個是波峰焊噴頭不噴。這里晉力達給大家分享一下波峰焊噴嘴的正常噴涂情況及故障排除方法。

I. 波峰焊左右動作排除法

波峰焊噴嘴正常左右移動的條件:

1.入口傳感器正常；2.鏈條速度傳感器正常；3.噴嘴初始運動傳感器正常；4.行程控制傳感器正常；5.所有控制繼電器正常；6.電磁閥工作正常；7、系統線路正常；8.PLC控制電路運行正常；9.空氣供應正常。

波峰焊檢查噴嘴是否左右移動:

1.入口傳感器和鏈條速度傳感器多為光電傳感器。檢查它們是否正常的方法是用手或其他物品使傳感器感應到信號，然后確認PLC相應的輸入信號指示燈是否點亮。如果燈亮，傳感器電路正常。

2.(1.3 ~ 1.6)項目確認:關閉氣源，打開手動噴霧開關，用手推動氣缸活塞移動。當到達傳感器的感應位置時，傳感器得到信號輸出電壓控制相應的繼電器動作，然后電磁閥動作。此時用手觸摸電磁閥會感覺到觸點吸引或釋放引起的震動(也可以聽到觸點動作的聲音)。如果電磁閥工作正常，這部分情況是正常的。

3.對于PLC控制電路，可以用萬用表檢查電壓。也可以用排除法確認:如果手動噴涂OK，但自動噴涂ng，則PLC控制系統異常，在1、2項的傳感器和電路正常的情況下。

4.確認系統電路和供氣項目:使用萬用表或目視檢查。

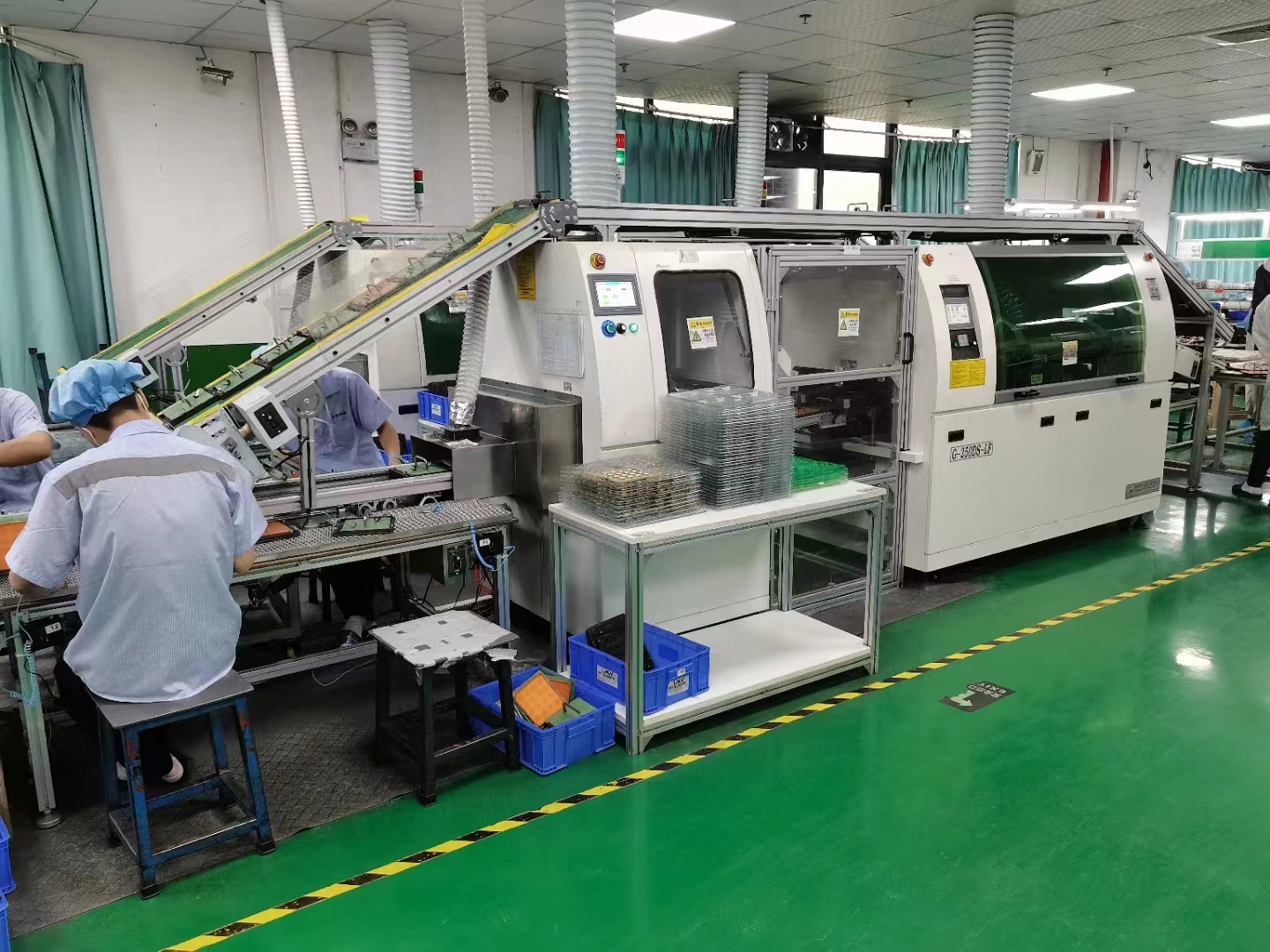

波峰焊噴霧系統

二。波峰焊消除噴嘴噴霧的檢查方法

波峰焊正常噴霧條件

1.氣壓正常；2.液體容積調節閥的調節范圍適中；3.頂針控制部分運動正常；4.頂針運行空間潤滑良好；5.錫供水渠道正常。

波峰焊檢查并排除而不噴射

波峰焊無錫涌水的異常原因很容易發現和排除。但是為了工作的順利開展，做好日常的預防性維護和確認工作，盡量避免此類故障的發生，是我們基層技術人員的工作重點之一。
